Re: поделки

Сообщение Marat » Ср сен 20, 2017 1:49 pm

Тесты показали, что первые два двигателя - гибридные, шестивыводные, с отводом от середины. Каждая из обмоток на 24 вольта. Можно включать как в биполярном, так и в униполярном режиме.
Третий - биполярный. 24 В. 1 А.
Драйверы поставлю на 4А, блок питания минимум 8А.
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение Nafeyhoa » Чт сен 21, 2017 12:46 am

:I6 *подписка*

Я бы завела себе дома такое:


Ну или ладно, я не жадная, вот такое:



И игралась бы с этим как малый ребёнок с игрушкой :D

Но когда я читаю о том как кто-то что-то сам собирает, мне и не понятно ни фига и завидно))

А почему именно фрезер?
Аватара пользователя
Nafeyhoa
Клуб пиратов
Клуб пиратов

Сообщения: 9436
Зарегистрирован: Вт апр 30, 2013 11:59 pm
Медали: 3

Re: поделки

Сообщение Marat » Чт сен 21, 2017 11:26 am

Nafeyhoa
Потому что для Фрезера у меня есть всё что нужно. Трёхосевой фрезер всегда можно сделать двухосевым лазерным гравером или 3d принтером, просто установив лазер или экструдер. Просто сверла для фрезера стоят намного дешевле двухваттного лазера или экструдера. Последние пару лет денег хватает ровно от зарплаты до зарплаты, так что я могу себе позволить разве что ардуино за 130р, шилд за 130р, и три драйвера за 200р. Это и есть бюджет данного трёхосевого Фрезера :D .
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение mr.Midas » Чт сен 21, 2017 2:08 pm

Marat писал(а):Просто сверла для фрезера стоят намного дешевле двухваттного лазера или экструдера.

С фрезером не сложно экструдер и самому выточить
Аватара пользователя
mr.Midas
КБ 'Грядущее'
КБ 'Грядущее'

Сообщения: 14054
Зарегистрирован: Ср июл 27, 2011 4:52 pm
Медали: 3
Пол: Мужской
Соционический тип: Дон Кихот
Тип по психе-йоге: Эпикур (ФЛЭВ)
Темперамент: Сангвиник
Профессия: Гэльвин в поиске

Re: поделки

Сообщение Nafeyhoa » Чт сен 21, 2017 2:16 pm

Marat

Понятно:) буду следить за твоими подвигами))) сама же не знаю пока как к этой теме подступиться, полным лопухом будучи.

Про бюджетное (на вид, а там не знаю), вот я ещё какую штуку видела! Сделано видимо чисто из любви к искусству))
Аватара пользователя
Nafeyhoa
Клуб пиратов
Клуб пиратов

Сообщения: 9436
Зарегистрирован: Вт апр 30, 2013 11:59 pm
Медали: 3

Re: поделки

Сообщение Marat » Пт сен 22, 2017 1:03 pm

Nafeyhoa
Да ты шо, в интернете полно проектов 3d принтеров. С указанием названий необходимых деталей. Вся работа сводится к поиску на алиэкспресс этих деталей. Работа руками минимальна.
вот например принтер за 5 тыщ деревянных. Поставить нормальные шаговики и отличный принтер будет!
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение Marat » Вс сен 24, 2017 12:55 am

сегодня доделал киловаттный блок питания с выходами 24, 12, 5 вольт. И движки запитаю и ардуинку, и для зарядки телефона останется. ОХо-хо-хо-ХО!!! :evil:


Эскиз подвижной головки, в которой будут совмещены две оси - Y и Z
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение Lisèle » Вс сен 24, 2017 5:52 pm

"Этим у нас в семье занимаются мужчины."

У меня мать периодически занималась настройкой фортепьяно. Её никто этому не учил. Она просто брала ключи и ещё какие-то финтифлюшки. Бывало так что она посмотрит и скажет - надо настройщика вызвать. Ну, если там молоточек стёрся, или поменять надо что-нибудь.
Она на нем не играла,у меня есть подозрение что она чисто интуитивно от игры на баяне что-то брала. Он тоже имеет возможность оркестрового звучания. Но там идет непосредственный контакт.


Краны она не лезла чинить, но и надуть её тут в чём-то было трудно.
ПыСы: Я пробовала тоже настраивать, когда маленькая была (повторяла за мамкой)..смелости не хватило-думала что там сила нужна.

Блин, это так смешно.
Последний раз редактировалось Lisèle Вс сен 24, 2017 6:53 pm, всего редактировалось 5 раз(а).
Аватара пользователя
Lisèle
В тихом омуте
В тихом омуте

Сообщения: 5123
Зарегистрирован: Вт мар 04, 2014 8:45 am
Медали: 1
Пол: Женский
Соционический тип: Драйзер
Тип по психе-йоге: Газали (ЭВЛФ)
Темперамент: Меланхолик
Профессия: Творческий чилавек

Re: поделки

Сообщение Lisèle » Вс сен 24, 2017 6:33 pm

Сейчас, кстати, есть повод научиться этому. И даже надо обязательно.
Аватара пользователя
Lisèle
В тихом омуте
В тихом омуте

Сообщения: 5123
Зарегистрирован: Вт мар 04, 2014 8:45 am
Медали: 1
Пол: Женский
Соционический тип: Драйзер
Тип по психе-йоге: Газали (ЭВЛФ)
Темперамент: Меланхолик
Профессия: Творческий чилавек

Re: поделки

Сообщение Marat » Чт окт 05, 2017 12:13 am

Неплохой 3д принтер. Надо взять на заметку. http://www.instructables.com/id/Mega-Prusa-i3-Rework-8-x-Build-Volume/
Да, для моего чпу-фрезера понадобилось несколько деталей, которые решено напечатать на 3д принтере. Тем более что шпинделя нормального на горизонте нет, сделаю 3д принтер, а потом переделаю в фрезер.
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение Marat » Чт окт 12, 2017 12:53 pm

А у меня две отличные новости: вчера забрал две бандерольки с почты. В одной оказался тачскрин моего телефона, во второй arduino uno. Тачскрин вчера уже заменил. Ардуинка пока лежит, ждёт когда придёт cnc-shield и 3 контроллера шаговых двигателей.
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение Marat » Сб окт 14, 2017 1:28 pm

Не дают мне покоя эти шаговики. Нашёл документацию на тот ризограф, который я разобрал. Так вот шаговики там не биполярные, а униполярные. Двухтактные униполярные шаговые двигатели. В центральный отвод каждой обмотки подаётся 24 вольта, а драйвер их поочерёдно коммутирует.

Такая схема применяется в двухтактных усилителях мощности с однополярным питанием:
"Тяни-толкай" ещё её называют. Максимум мощности, при том что работает на полумостовом драйвере.

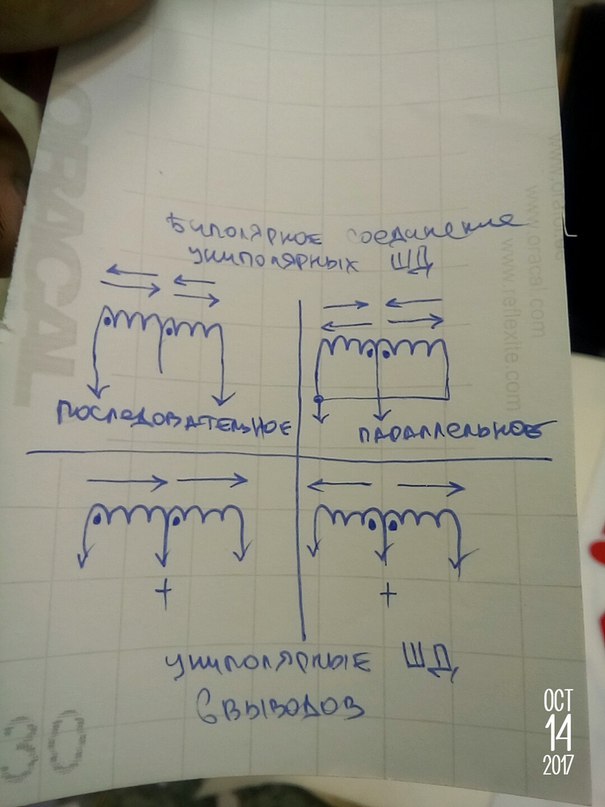

Но у меня на выходе будет мостовой биполярный драйвер. Как запитать? Всю голову себе сломал. Нарисовал пока такую схему:
Пока не знаю где начало, а где конец обмоток, включить попробую так и сяк. Ну если не заработает, то придётся вскрывать шаговик и перекинуть концы обмоток. Ещё и не знаю, сохранится ли после этих фокусов величина шага 1,8°
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение Marat » Вс окт 15, 2017 12:31 am

Интересная конструкция фрезера из труб, подшипников и множества напечатанных деталей
http://forum.rcdesign.ru/blogs/19680/blog22475.html
Очень остроумное решение.

3D принтер SmartTrapCore
https://www.thingiverse.com/thing:651117
его российская адаптация
https://3deshnik.ru/blogs/lenivo/3d-printer-variacija-smartrapcore-na-relsah-bez-pechatnyh-detalej
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение Marat » Пн окт 16, 2017 12:07 pm

Не без помощи жены, придушил вчера жабу и купил шпиндель за 2500₽, ну и фрезу за 700₽.
И посылка пришла очередная. Вскрыл, а внутри вместо контроллеров шаговых двигателей - контроллеры заряда аккумуляторов.
Сегодня попросил китайца выслать мне контроллеры ещё раз.
Сборка фрезера откладывается ещё на месяц.
Где-то есть люди, для которых теорема верна; но кто-то станет стеной, а кто-то плечом, под которым дрогнет стена.
Аватара пользователя
Marat
Вне ТИМов
Вне ТИМов

Сообщения: 12475
Зарегистрирован: Ср янв 11, 2012 9:18 am
Откуда: Казань
Медали: 12
Пол: Мужской
Тип по психе-йоге: Сократ (ВЛЭФ)
Профессия: Художник

Re: поделки

Сообщение Marat » Вт окт 24, 2017 1:31 am

В связи с предстоящей необходимостью использования 3д моделирования, изучаю программку blender. Выбрал её за малый вес - 120 мегабайт. Ну и видел её в дистрибутиве линукса, а оказалось, что и под винду есть. В общем программка интересная, получаю массу удовольствия от рисования тридэшек.
Научился строить объекты из простых тел и создавать в них отверстия нужной формы. Засыпаю с приятным ощущением внутри.
